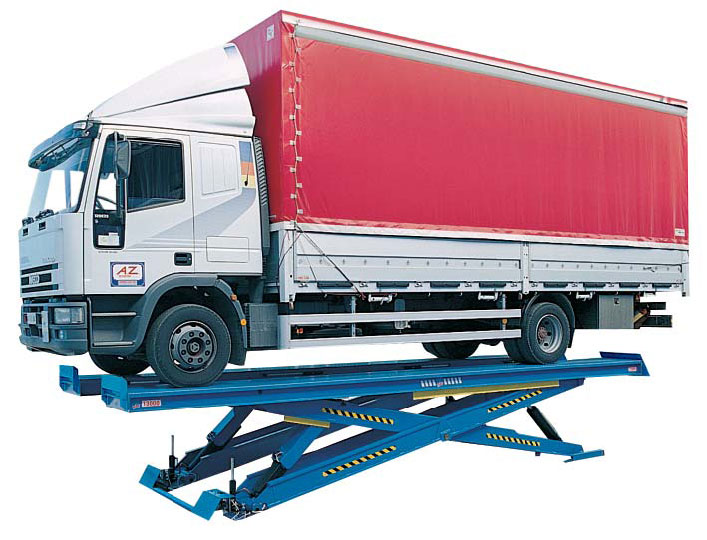

SOLLEVATORI A FORBICE PER VEICOLI INDUSTRIALI
La soluzione ottimale per l'ambiente di lavoro razionale:
- minimi ingombri a sollevatore alzato
- pavimento completamente libero nella posizione tutto basso.
Assenza dei collegamenti meccanici tra le pedane (massima operatività nella zona di lavoro).
Perni di articolazione con boccole autolubrificanti non richiedenti manutenzione.
Superficie delle pedane in lamiera bugnata antiscivolo.
Dispositivo di segnalazione acustica nella parte terminale del movimento di discesa.
Dispositivo di appoggio meccanico ad inserimento automatico e disinserimento pneumatico, a garanzia della massima sicurezza in fase di stazionamento.
Sincronizzazione idraulica dei movimenti delle pedane indipendentemente dalla ripartizione del carico, tramite:
- dispositivo di autoregolazione
- valvola di start-up brevettata
Pistoni di spunto per un sollevamento più agevole nella parte iniziale.
RAV709 9T / 6000 mm
RAV713-13T / 7000 mm
Il RAV709 è la versione ideale per l’assistenza a grossi furgoni e camion con pesi fino a 9.000kg a pieno carico, presenti oggi nelle gamme di molti costruttori.
Il RAV713 con portata 13 t e pedane di 7.000 mm permette di sollevare anche autobus di piccole e medie dimensioni.
RAV718-18T / 8000 mm
RAV725N-22,5T / 8000 mm
Sollevatori con lunghezza delle pedane e portate ideali per il sollevamento di autobus e autocarri.
RAV733-33T / 9.000 mm
La notevole portata fa preferire questo sollevatore per il sollevamento di veicoli particolari, come autocarri attrezzati, veicoli dei pompieri, trattori da aeroporto.
La portata di 33 t permette infatti di accettare carichi pesanti ma anche distribuzioni di carico più gravose.
RAV745HD-45T / 9000 mm
RAV745-45T / 13000 mm
Il RAV745HD è stato progettato per i carichi particolarmente gravosi (HD = heavy duty).
Grazie alla struttura composta da un forbice e da un lambda offre infatti la notevole portata di 45 t, ripartita su soli 9 metri di pedana, quindi con il carico su assi ravvicinati fra di loro.
Il RAV745 è invece il sollevatore ideale per i bilici. La notevole portata permette di sollevare anche veicoli a pieno carico.
RAV755-55T / 13000 mm
Le pedane da 13 metri sono ideali per il sollevamento dei bilici.
La portata di 55t permette di sollevare anche veicoli a pieno carico e anche veicoli con il carico su assi ravvicinati, quindi in condizioni estremamente gravose.
RAV755L-55T / 16200 mm
Le pedane da 16.2 metri sono progettate per sollevare in modo agevole e sicuro autocarri con rimorchio e autobus snodati.
J50 HT-J50 PHT / 5000 kg - Traversa a pistone centrale
Pressione massima 250 bar.
Pressione alimentazione aria 6 -10 bar (vers. PHT).
Peso 110 kg.
Azionamento tramite pompa a mano (HT) o pompa pneumoidraulica (PHT).
Grande corsa di sollevamento.
KP702 / 13500 Kg - Traversa pneumoidraulica a doppio pistone
Pressione massima 150 bar.
Pressione alimentazione aria 6 - 10 bar.
Peso 260 kg.
Azionamento tramite pompa pneumoidraulica.
Dispositivo di traslazione su rulli elastici.
Grande base di appoggio con bracci telescopici azionati pneumaticamente.
RAV718P-18T / 9000 mm
RAV725NP-22,5T / 9.000 mm
RAV733P-33T / 9.000 mm
Sollevatori forniti di incasso anteriore per l’alloggiamento di:
- piastre provagiochi ad azionamento idraulico (RAV718PA2),
- piatti rotanti per assetto ruote (RAV718PA3).
Il ponte può anche essere fornito di entrambi gli accessori (RAV718PA1): i piatti rotanti vengono posizionati sopra il provagiochi e al livello delle pedane, in modo da consentire una corretta regolazione dell’assetto del veicolo.
Vengono poi bloccati quando viene usato il provagiochi.
RAV718PA2 - Provagiochi
L'apparecchiatura genera una sollecitazione combinata trasversale/longitudinale alternata sulle ruote e quindi sugli organi dello sterzo, delle sospensioni consentendone la verifica visiva degli eventuali difetti (gioco dei giunti sferici, silent block, attacco ammortizzatori ecc).
- Azionamento Elettroidraulico.
- Direzione: diagonale a 45° rispetto l'asse longitudinale del veicolo.
- Verso: in contrapposizione.
- Piastre con superficie bugnata per evitare lo slittamento piastra-ruota.
- Carico max. per asse 13,5 t
- Spinta massima di 5 t per movimento piastre (conforme al capitolato tecnico MCTC)
DUO - Ponti gemellati
Per i modelli RAV709 - 713 - 718 - 725 N - 733 esiste la possibilità di abbinare due ponti per farli funzionare:
- in modo sincronizzato, quindi con pedane sempre alla stessa altezza
- in modo singolo, quindi separatamente l’uno dall’altro con pedane ad altezze diverse.
Questa soluzione permette di sollevare veicoli particolarmente lunghi con il funzionamento gemellato, ma anche di mantenere la funzionalità separata per il servizio sui veicoli più comuni, garantendo quindi doppia redditività.
RAV 720A3 - Rampe di salita extralunghe
Per l'utilizzo del sollevatore con veicoli con pianale particolarmente basso.
INCASSATI
Tutti i sollevatori della serie 700 possono essere forniti anche in versione incassata.
Questo impiego garantisce un accesso oltremodo agevole e rapido, massimizzando il profitto e lasciando l’officina libera da qualsiasi ingombro a sollevatore abbassato.
MAGGIORI DETTAGLI
Le caratteristiche tecniche e gli allestimenti presentati in questo sito possono subire variazioni.
Le immagini riprodotte non sono vincolanti.
Vi invitiamo a contattarci per valutare assieme il modello che possa soddisfare al meglio le vs. esigenze
